Heo dầu xe máy là gì và hoạt động như thế nào

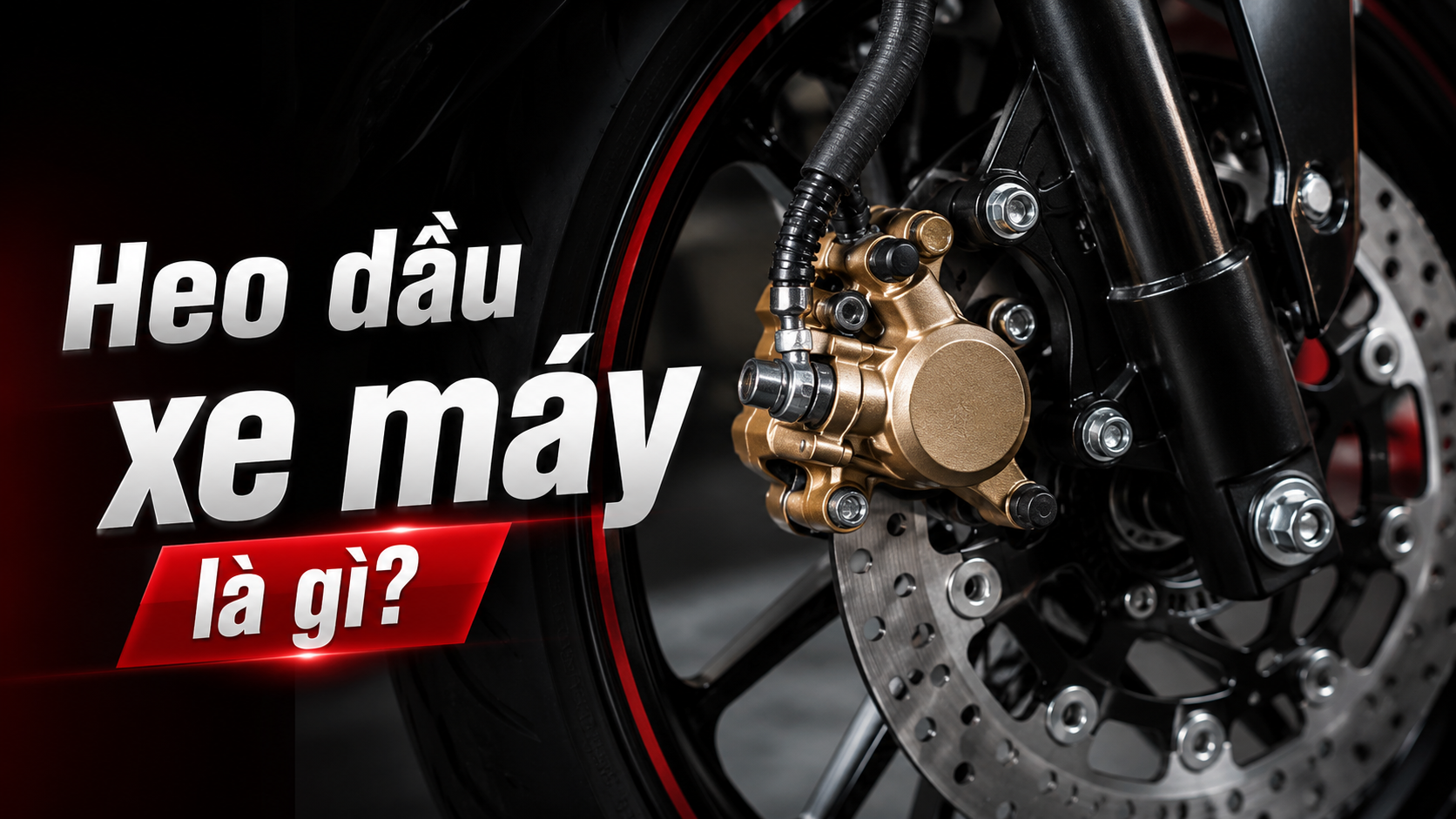

Heo dầu xe máy là gì

Heo dầu, còn gọi là heo thắng, cùm phanh hoặc brake caliper, là cụm cơ khí – thủy lực nằm cạnh đĩa thắng. Nhiệm vụ chính của nó là nhận áp suất dầu phanh từ pen phanh, đẩy piston và ép bố thắng vào đĩa.

Trong hệ thống phanh đĩa, khi người lái tác động lên tay thắng hoặc bàn đạp, pen phanh tạo áp suất trong dầu. Áp suất đi qua dây dầu đến heo dầu. Piston trong heo dịch chuyển, ép bố thắng vào đĩa đang quay. Lực ma sát giữa bố và đĩa làm bánh xe chậm lại.

Heo dầu không hoạt động độc lập. Hiệu quả phanh còn phụ thuộc tay thắng, pen phanh, dầu phanh, dây dầu, bố thắng, đĩa thắng, pat heo và việc lắp đặt đúng vị trí.

Cấu tạo heo dầu xe máy

Cấu tạo chi tiết khác nhau theo từng thiết kế, nhưng heo dầu thường có các bộ phận chính sau.

Thân heo

Thân heo là phần vỏ chứa piston, đường dầu và các chi tiết liên quan. Kiểu dáng thân heo phụ thuộc số piston, chuẩn lắp và thiết kế của nhà sản xuất.

Piston

Piston nhận áp lực từ dầu phanh và dịch chuyển để ép bố thắng vào đĩa. Số piston có thể khác nhau giữa các mẫu. Nhiều piston không tự động có nghĩa là phanh tốt hơn vì hiệu quả còn phụ thuộc diện tích piston, pen phanh, bố thắng, đĩa và cấu hình tổng thể.

Phớt piston

Phớt giúp làm kín dầu quanh piston và hỗ trợ piston hồi một khoảng nhỏ khi nhả phanh. Phớt bẩn, chai hoặc hư có thể ảnh hưởng độ kín và khả năng di chuyển của piston.

Bố thắng

Bố thắng nằm trong heo và trực tiếp tiếp xúc với đĩa. Khi piston đẩy bố vào đĩa, ma sát được tạo ra để giảm tốc bánh xe.

Cổng dầu và ốc xả gió

Cổng dầu nối dây dầu với heo. Ốc xả gió được dùng khi bảo dưỡng hoặc thay dầu để đưa không khí ra khỏi hệ thống. Nếu còn bọt khí trong đường dầu, cảm giác tay phanh có thể không ổn định.

Nguyên lý hoạt động của heo dầu

Heo dầu hoạt động dựa trên truyền áp suất trong chất lỏng. Khi bóp tay thắng, piston trong pen phanh đẩy dầu vào đường ống. Áp suất được truyền đến piston trong heo, làm piston dịch chuyển và đẩy bố thắng áp vào đĩa.

Khi bố thắng kẹp đĩa đang quay, ma sát biến một phần động năng thành nhiệt và làm bánh xe giảm tốc. Khi người lái nhả tay thắng, áp suất giảm; piston lùi lại một khoảng nhỏ để đĩa tiếp tục quay mà không bị ghì liên tục.

Nếu piston không hồi tốt do bụi bẩn, ăn mòn, phớt hư hoặc lắp sai, bố thắng có thể cạ vào đĩa. Ngược lại, rò dầu hoặc lọt khí có thể làm lực truyền đến piston không ổn định.

Các loại heo dầu phổ biến

Heo dầu có thể được phân loại theo cơ cấu và số piston.

Heo dầu dạng trượt

Ở kiểu này, một phần thân heo có khả năng dịch chuyển trên chốt hoặc cơ cấu dẫn hướng để tạo lực kẹp hai phía đĩa. Thiết kế thường gọn và xuất hiện trên nhiều xe sử dụng hằng ngày.

Heo dầu dạng cố định

Với heo cố định, thân heo được giữ cố định và piston được bố trí để ép bố thắng từ hai phía. Kiểu này thường gặp ở các cấu hình hiệu suất cao hơn, nhưng vẫn cần đánh giá toàn bộ hệ thống thay vì chỉ dựa vào tên gọi.

Phân loại theo số piston

Có heo một, hai, bốn piston và các cấu hình khác. Số piston chỉ là một thông số. Khi chọn heo, còn phải kiểm tra kích thước piston, khoảng cách chân bắt, vị trí lắp, pat heo, kích thước đĩa và khoảng hở với mâm.

DOCHOIXE99 hiện tách danh mục heo dầu theo heo trước, heo sau, radial và các cấu hình khác để người dùng dễ đối chiếu trước khi chọn.

Dấu hiệu heo dầu cần được kiểm tra

Một số biểu hiện nên được kiểm tra sớm gồm:

• Bánh xe quay nặng hoặc bị ghì sau khi nhả phanh.
• Bố thắng mòn lệch bất thường.
• Piston bẩn, đóng cặn hoặc di chuyển không đều.
• Có dấu hiệu rò dầu quanh heo, cổng dầu hoặc piston.
• Heo, pat hoặc bố thắng cạ với mâm, đĩa hay chi tiết lân cận.
• Cảm giác tay phanh thay đổi bất thường sau khi hệ thống vừa được tháo lắp.

Tay thắng mềm, hành trình bóp dài hoặc lực phanh giảm không phải lúc nào cũng do heo dầu. Nguyên nhân có thể nằm ở dầu phanh, khí trong đường dầu, pen phanh, bố thắng hoặc đĩa. Nên kiểm tra toàn hệ thống trước khi kết luận.

Nếu có rò dầu, bó phanh rõ rệt hoặc chi tiết lắp sai vị trí, nên hạn chế sử dụng xe cho đến khi hệ thống được kiểm tra an toàn.

Có nên nâng cấp heo dầu xe máy không

Nâng cấp heo dầu có thể phù hợp khi người dùng muốn thay đổi cấu hình phanh, nhưng không nên chọn theo quan niệm “càng nhiều piston càng tốt”. Một bộ heo mới chỉ hoạt động đúng khi tương thích với các chi tiết còn lại.

Trước khi nâng cấp cần kiểm tra vị trí lắp, khoảng cách chân bắt, pat heo, kích thước đĩa, vùng bố quét, khoảng hở với mâm, hướng dây dầu và khả năng phối hợp với pen phanh. Pat hoặc vị trí đĩa không đúng có thể làm bố quét lệch; khoảng hở mâm không đủ có thể gây cạ. Hãy xác định mục tiêu nâng cấp trước rồi mới chọn heo và các chi tiết liên quan.

Cách chọn heo dầu phù hợp

Đối với người chưa quen thông số, nên đối chiếu từng yếu tố thay vì mua chỉ theo hình dáng.

Trước hết, xác định chính xác dòng xe và đời xe. Tiếp theo, xác định heo lắp bánh trước hay sau, loại đĩa và kích thước đĩa đang dùng. Sau đó kiểm tra chân bắt trực tiếp hay cần pat chuyển, khoảng hở với mâm và hướng dây dầu.

Nếu xe đã thay mâm, đĩa, phuộc hoặc pat, cấu hình thực tế có thể khác xe nguyên bản. Khi đó, tên xe thôi chưa đủ để kết luận tương thích. Nên có ảnh rõ phần mâm, đĩa, heo hiện tại và các kích thước cần thiết.

Khi xem sản phẩm trên DOCHOIXE99, cần đối chiếu mã sản phẩm, đời xe và cấu hình thực tế trước khi lắp.

Kết luận

Heo dầu xe máy là bộ phận nhận áp suất dầu phanh và biến nó thành lực kẹp bố thắng lên đĩa. Cấu tạo thường gồm thân heo, piston, phớt, bố thắng, cổng dầu và ốc xả gió. Hiệu quả phanh phụ thuộc toàn bộ hệ thống chứ không chỉ số piston.

Nếu đang bảo dưỡng hoặc nâng cấp, hãy kiểm tra tình trạng heo hiện tại, đĩa, pat, mâm, dây dầu và pen phanh trước khi chọn sản phẩm. Có thể xem danh mục heo dầu xe máy tại DOCHOIXE99 để đối chiếu cấu hình và nhờ kiểm tra đúng xe trước khi lắp.

FAQ

Heo dầu xe máy có phải là heo thắng không?

Có. “Heo dầu”, “heo thắng” hoặc “cùm phanh” thường được dùng để chỉ brake caliper trong hệ thống phanh đĩa. Đây là cụm chứa piston và bố thắng, nhận áp suất dầu để tạo lực kẹp lên đĩa. Không nên nhầm heo dầu với pen phanh hoặc tay thắng.

Heo dầu nhiều piston có phanh mạnh hơn không?

Không thể kết luận chỉ dựa vào số piston. Lực và cảm giác phanh còn phụ thuộc diện tích piston, pen phanh, bố thắng, đĩa, dầu phanh và cách lắp. Heo nhiều piston nhưng không phù hợp với pen, pat hoặc đĩa vẫn có thể cho cảm giác phanh không như mong muốn.

Heo dầu bị bó có nguy hiểm không?

Có thể nguy hiểm nếu bánh bị ghì rõ rệt, nhiệt tăng bất thường hoặc phanh không nhả đúng cách. Nguyên nhân có thể liên quan piston, phớt, chốt trượt, đường dầu hoặc chi tiết khác. Khi có biểu hiện bó phanh, nên kiểm tra sớm.

Khi thay heo dầu có cần thay dây dầu không?

Không phải lúc nào cũng cần. Dây dầu nên được thay khi không phù hợp chiều dài hoặc đầu nối, có dấu hiệu hư hỏng hoặc cấu hình mới yêu cầu đường dây khác. Khi lắp heo mới, cần kiểm tra hướng cút và độ căng dây khi đánh lái.

Có thể mua heo dầu theo tên xe là đủ không?

Không nên. Cùng một dòng xe nhưng đời xe, mâm, đĩa, phuộc hoặc pat đã thay có thể làm chuẩn lắp khác nhau. Nên đối chiếu đời xe, vị trí lắp, size đĩa, chân bắt, pat và khoảng hở mâm trước khi mua.
